Définition du type de graphique

En fonction du type de graphique de base (hypothèse, prévision, tendance ou sensibilité), vous avez le choix entre plusieurs types d'affichage (par exemple, un graphique à colonnes, à courbes, en aires, à barres ou à secteurs).

  Pour modifier le type d'affichage du graphique, procédez comme suit :

  1. Sélectionnez l'onglet Type de graphique dans la boîte de dialogue Préférences de graphique.

    Si la liste en haut de l'onglet comporte plusieurs séries, les paramètres de cet onglet s'appliquent à la série sélectionnée.

  2. Pour modifier le type de graphique, développez la liste déroulante Type, puis sélectionnez un type d'affichage. Selon les types de série et de graphique de base, vous avez le choix entre les types d'affichage suivants (à l'exception des graphiques à nuages de points) :

    Tableau 7. Types de graphique

    Exemple

    Type

    Description

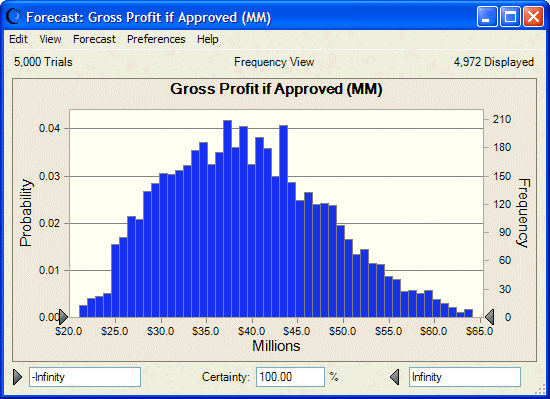

    Column Chart

    Colonnes

    Affiche les données sous forme de colonnes verticales qui correspondent aux intervalles de groupe (réservoirs du graphique) des données. Le graphique à colonnes constitue le type par défaut pour les données générées dans des graphiques de prévision, d'hypothèse et superposés.

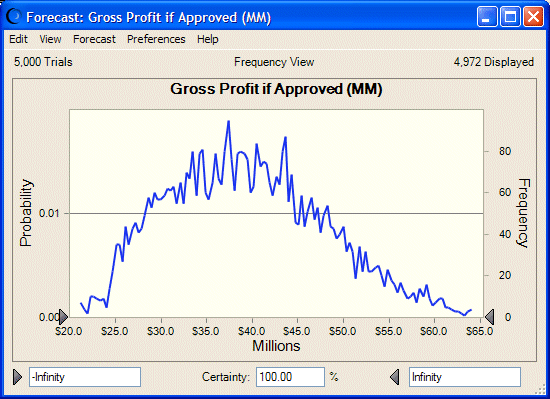

    Line Chart

    Courbes

    Présente les données sous forme de silhouette de pics et de creux.

    Area Chart

    Aires

    Présente les données sous forme de pics et de creux (avec remplissage).

    Directional Bar Chart

    Barres (directionnel)

    Présente la sensibilité des données sous forme de barres horizontales orientées vers la droite et la gauche d'une ligne 0 indiquant la magnitude et la direction de la sensibilité.

    Magnitude Bar Chart

    Barres (magnitude)

    Présente la sensibilité des données sous forme de barres horizontales orientées vers la droite d'une ligne 0 indiquant la magnitude de la sensibilité, mais pas sa direction.

    Pie Chart

    Secteurs

    Présente la sensibilité des données sous forme de cercle divisé en tranches proportionnelles indiquant la magnitude de la sensibilité.

  3. Facultatif : vous pouvez également ajuster les couleurs du graphique (« Définition des couleurs d'un graphique ») et les paramètres de ligne de marqueur (« Affichage de la moyenne et des autres lignes de marqueur »).

  4. Lorsque les paramètres de la série actuelle sont renseignés, effectuez les étapes 2 et 3 pour personnaliser les paramètres des autres séries du graphique.

  5. Lorsque tous les paramètres sont renseignés, cliquez sur OK.
